惠而浦二重奏GHW洗衣机维修指南

尝试消除问题的工具

这 旋涡二重唱 前装式洗衣机维修指南适用于型号为GHW9100和GHW9200的洗衣机。但是，本指南中描述的大多数洗衣机故障排除和维修技巧将适用于较新的Whirlpool Duet前装式洗衣机型号。

二重垫圈维修指南菜单
Duet故障排除指南 | 二重诊断测试模式
二重垫圈测试概述 | 二重垫圈错误代码
二重垫圈零件测试 | 二重奏接线图

其他二重垫圈样式的维修指南

直接驱动二重垫圈维修

直驱惠而浦二重垫圈维修指南

惠而浦二重奏洗衣机维修第二代

从WFW开始的二重垫圈型号维修指南

二重洗衣机维修零件检修

惠而浦二重奏洗衣机故障排除指南

洗衣机问题 可能的原因/测试
注意：必须针对每个问题执行可能的原因/测试。
洗衣机无法开机。 （触摸板在按下时不响应） 1.测试电源电压和保险丝是否熔断。
2.在插入中央控制单元（CCU）的情况下，通过监听CCU的喀嗒声来测试是否有电压流入中央控制单元。
3.继续操作之前，请拔下电源插头。
4.测试电源线和电源滤波器的导通性。
5.检查线束与CCU的连接。
6.检查触摸板/ LED组件。
洗衣机无法启动 1.打开和关闭门。在连续的洗涤循环之间必须打开门。
2.检查门 切换/锁定 单元使用诊断。
3.如果门已锁定，则排空设备。
4.检查线束连接。
5.检查触摸板/ LED组件。
洗衣机不会关机 1.检查显示屏上的故障/错误代码。
2.按两次触摸板上的“暂停/取消”按钮。
3.检查触摸板/ LED组件
4.检查排水软管和排水泵过滤器是否畅通无阻。
异物并没有堵塞。
5.检查 排水泵 。
6.检查 中央控制单元 。
洗衣机控制不会接受选择 1.按两次触摸板上的“暂停/取消”按钮。
2.排空设备，然后检查排水软管和排水泵过滤器中是否有异物。
3.检查/更换触摸板/ LED组件。
4.检查线束连接。
5.检查 中央控制单元 。
洗衣机不会分配 1.确认设备水平。
2.确认饮水机抽屉未被清洁剂堵塞。
3.检查与本机以及本机内部的水连接。检查水源中的滤网是否堵塞。
4.检查 点胶机马达 。
5.检查线束连接。
6.检查 中央控制单元 。
洗衣机不会装满 1.检查安装。
2.检查 水阀 。
3.检查与本机以及本机内部的水连接。检查水源中的滤网是否堵塞。
4.检查工作压力开关。
5.检查CCU。
6.在问题“无法分配”下检查
洗衣机过度填充 1.确认设备水平。
2.检查 泵 排水系统–这可能表示排水失败。
3.检查工作压力开关。
4.检查压力开关软管。
5.检查流量计的操作。
6.检查CCU。
洗衣机篮不会旋转 1.检查传动皮带。
2.检查驱动马达。
3.检查线束连接。
4.检查电动机控制单元。
洗衣机电机过热 1.检查驱动电机。
2.检查线束连接。
3.检查传动皮带。
4.检查电动机控制单元。
洗衣机不会排水 1.检查线束连接。
2.检查 排水泵 。
3.检查排水泵电机。
4.检查排水软管和排水泵滤清器中是否有异物。
5.检查 中央控制单元 。
洗衣机震动 1.卸下运输系统。
2.检查安装。
3.检查调平脚。
4.检查调平脚锁紧螺母。
5.检查地板是否牢固。
水温不正确 1.检查入口软管是否正确连接。
2.检查 热水器 和线束连接到它。
3.检查水温传感器是否异常。
4.检查 中央控制单元 。

二重洗衣机

这 旋涡二重唱 前装式洗衣机具有诊断测试模式，可用于帮助排除洗衣机的故障。 Duet维修指南的本部分说明如何进入诊断模式并了解此Whirlpool洗衣机的常见错误代码！

惠而浦二重奏洗衣机诊断测试模式

注意：在按触摸板顺序开始测试之前，控件必须处于OFF状态。
1.关闭洗衣机门。
2.按下Duet Control On按钮。
3.选择排水/旋转周期。
4.根据需要，通过按SPIN SELECT按钮选择NO SPIN。
5.在五秒钟内按四次“预洗选项”按钮。
C：00将显示在显示屏中。
注意：如果您的Duet洗衣机型号没有选项PREWASH（预洗）模式，请按RINSE / HOLD。
如果启动过程失败，请按“暂停/取消”按钮。然后尝试再次启动该序列。
要前进到测试程序的下一步，请按两次“预洗选项”按钮。

惠而浦二重奏诊断测试概述

适应症 控制动作 执行器要检查

C：00

洗衣机门已锁定

洗衣机门锁系统

C：01

装满冷水进水阀

二重洗衣机流量计，冷水进水阀

C：02

分配系统设置为预洗位置

点胶机马达 ，
饮水机联系方式

C：03

装满热水入口阀

热水进水阀

C：04

二重洗涤篮以洗涤速度顺时针旋转

二重洗衣机电机，MCU控制

C：05

洗衣机的加热器已打开。
篮以洗涤速度顺时针旋转。如果浴缸中没有足够的水，则进水阀将打开，以填充最小水量。
注意：在GHW9100型号上，只会检查温度传感器

二重洗衣机加热器，温度传感器

C：06

二重排水泵开启

二重洗衣机排水泵

C：07

二重垫圈篮逆时针旋转
从35到90 rpm
15秒内

二重洗衣机电机，MCU控制

C：08

篮子逆时针旋转
最高速度
篮筐速度> 1100 rpm

二重洗衣机电机，MCU控制

惠而浦GHW Duet Washer错误代码

这 旋涡二重唱 前装式洗衣机具有诊断测试模式，可用于帮助排除洗衣机的故障。 Duet维修指南的这一部分显示了可能的错误代码，它们可能意味着什么以及下一步要做什么！

惠而浦二重奏洗衣机错误代码

代码

这是什么意思和做什么

F / H 未检测到水进入洗衣机，或未检测到压力开关跳闸。如果30秒钟后控制器未检测到有水进入洗衣机，则阀门将关闭，并显示错误代码。
或者，如果控制已打开洗衣机的水阀，并且8分钟后流量计检测到有10.5加仑的水流过，但仍未检测到压力开关跳闸，则阀将关闭并且错误代码将闪烁。
按两次PAUSE / CANCEL清除显示。
潜在原因
•如果本机中没有水：
•确保水源上的两个阀门都完全打开。
•检查进气软管是否堵塞或扭结，进气阀的滤网是否堵塞，止漏进气软管。
• 验证入口阀的运行
•如果洗衣机中有水：
• 验证排水泵运行情况
•压力开关软管状况良好，并已正确连接到浴缸和压力开关
•是否有虹吸问题？洗衣机的排水管是否插入到排水管的深处？
•验证线束的连接；补油阀，压力开关，排污泵，流量计和中央控制单元（CCU）
•检查所有软管是否泄漏
•确认压力开关操作
•验证流量计的运行
• 核实 中央控制单元 手术
F / 02 长流失
如果排水时间超过8分钟，则水阀关闭，“ F / 02”闪烁。按两次PAUSE / CANCEL清除显示。
注意：4分钟后，将显示“ Sud”错误，然后4分钟后，将显示F / 02错误代码。
潜在原因
•检查排水软管，确保没有堵塞或扭结
•检查泵的电气连接，并确保 泵 在跑。
•检查洗衣机的排水泵滤清器和排水泵是否有异物
•如果上述方法仍不能解决问题，请更换泵
F / 05 水温传感器错误
如果在洗涤循环的水加热步骤中，水温传感器（NTC）值超出范围，或者加热元件电路出现故障，则“ F / 05”错误
代码将显示。
潜在原因
•检查水 温度感应器 ，加热元件和 元素中继
•检查与传感器，加热元件和继电器的连接
F / 06 驱动电机转速表错误
Duet洗衣机控制无法正确检测电动机速度，并且机器将关闭。
如果在高速旋转期间发生故障，则3分钟后门将被解锁。
潜在原因
•检查洗衣机的驱动电动机/转速表与电动机控制单元（MCU）之间以及MCU与中央控制单元之间的线束连接
（CCU）
•检查洗衣机的驱动马达
• 检查 单片机
•检查线束
F / 07 电机控制单元错误
中央控制单元检测到电动机控制单元短路。如果在高速旋转期间发生故障，则3分钟后门将被解锁。
潜在原因
•检查驱动电机和电机控制单元（MCU）之间以及MCU和中央控制单元（CCU）之间的线束连接
• 检查 单片机
•检查驱动马达
•检查线束
F / 09 溢出条件
如果压力开关上的溢流触点闭合超过60秒钟，则会发生溢流情况。在溢流状态下，即使按了两次PAUSE / CANCEL键并清除了显示屏，门仍将保持锁定状态，并且排水泵将持续运行。拔下设备电源进行维修。
潜在原因
•检查排水软管，确保没有堵塞或扭结
•检查线束与排污泵，压力开关和中央控制单元（CCU）的连接
•检查/清洁排水泵滤网中的异物
• 检查 排水泵 失败
• 检查 水阀 正确关闭
•检查压力开关是否正常运行
F / 10 电机控制单元（MCU）散热器热跳闸
如果MCU散热器上的热保护器温度过高，它将打开散热器上的热保护器，这将停止电动机功能，并显示“ F / 10”。
潜在原因
•检查安装是否正确，确认本机不在热源附近并且通风良好。
•检查线束与MCU，电机和中央控制的连接
联合（CCU）
•检查驱动系统是否有任何磨损或故障的组件
• 查看 单片机
•检查电机
F / 11 串行通讯错误
中央控制单元（CCU）与电机控制单元之间的通讯
（MCU）无法正确发送。
潜在原因
•检查线束与MCU，电机和中央控制的连接
联合（CCU）
•检查驱动系统是否有任何磨损或故障的组件
• 查看 单片机
• 查看 中央控制单元
•检查电机
•检查线束
F / 13 点胶机电路错误
如果分配器电机无法驱动到正确的位置。
潜在原因
•检查从分配器电机到分配器顶部的机械连接。
•检查与分配器电机和中央控制单元（CCU）的线束连接
• 查看 点胶机马达
F / 14 EEPROM错误
中央控制单元（CCU）从CCU板上的EEPROM接收数据。如果读取此数据有错误，将导致此错误。
潜在原因
•电源故障可能会导致此错误。尝试拔出设备的电源插头两分钟，以查看是否可以解决该错误。
• 查看 中央控制单元 。
F / 15 电机控制单元（MCU）错误
如果MCU在清洗周期中检测到多次复位或错误，它将进入此错误模式。
潜在原因
•检查线束与MCU，电机和中央控制单元（CCU）的连接
•检查传动皮带
• 查看 单片机
•检查电机
•检查线束
南 SUDS LOCK（在清洗周期中检测到过量的洗涤剂）
电动机控制单元通过分析驱动电动机上的电流来检测泡沫锁定状态。如果显示“ Sud”，则表明存在潜在的泡沫锁。这可能表示泵损坏，额外的重负载，过多的清洁剂或过多的泡沫。
潜在原因
•如果使用了过多的清洁剂，则在不添加任何清洁剂的情况下，先进行漂洗/旋转循环再进行常规循环。这应清除设备上多余的清洁剂。
•检查排水软管，确保没有堵塞或扭结
•检查线束与排污泵，压力开关和中央控制单元（CCU）的连接
•检查/清洁排水泵滤网中的异物
• 查看 排水泵
•检查压力开关
• 查看 中央控制单元
升/分升 门锁错误
如果无法锁门，则会发生门锁错误。在显示错误之前，它将尝试将其锁定6次。
潜在原因
•门锁机构损坏或从门上卸下
• 查看 门锁/开关 部件
•检查线束与门锁/开关总成和中央控制单元（CCU）的连接
•门锁/开关组件故障
F / DU 门解锁错误
如果无法解锁门，则会发生门解锁错误。在显示错误之前，它将尝试将门解锁6次。
潜在原因
•门锁机构损坏。
•检查门锁/开关组件是否有异物
•检查线束与门锁/开关总成和中央控制单元（CCU）的连接
•门锁/开关组件故障

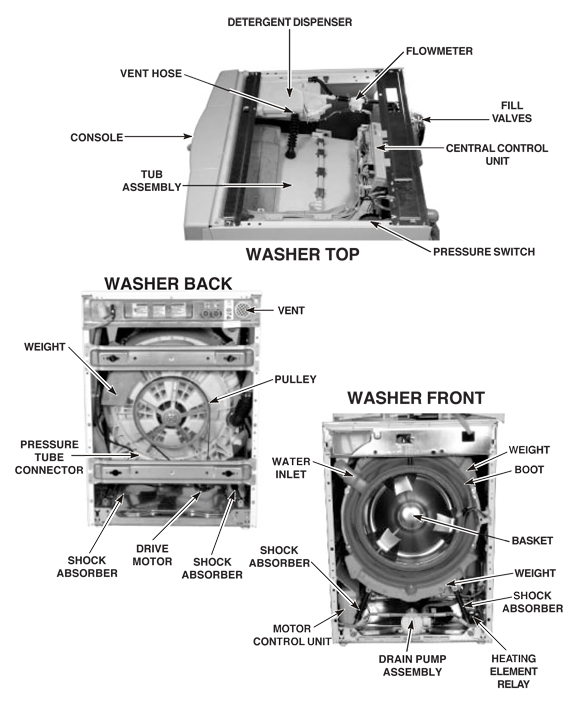

惠而浦二重奏洗衣机零件测试

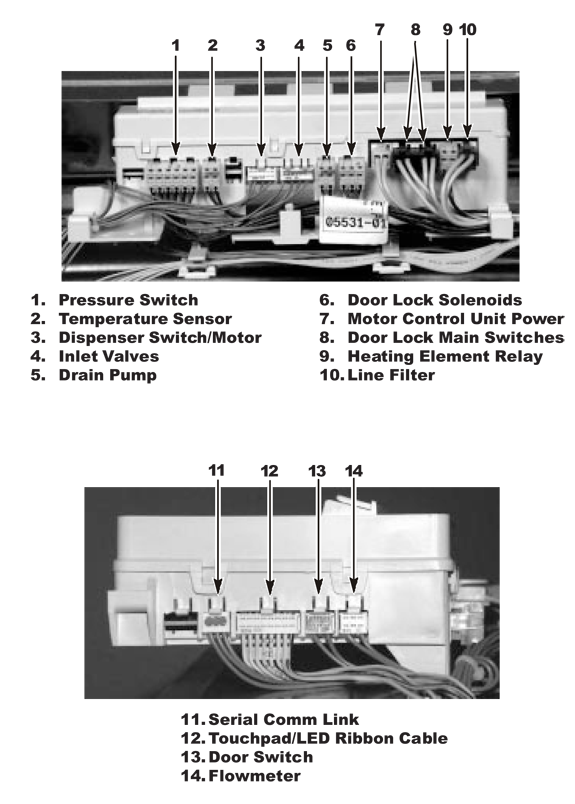

中央控制单元（CCU）

二重洗衣机维修测试点

笔记： 从背面看插入连接器时，连接器测试点从右到左编号为1234567

惠而浦二重奏点胶机开关和电机
开关测试点6和5 = 0欧姆
电机测试点3和1 = 1400欧姆

惠而浦二重奏门锁/解锁电磁阀
解锁电磁阀= 60欧姆
电磁锁= 60欧姆

惠而浦二重奏门锁主开关
要检查门锁主开关，必须将门锁好。首先选择一个周期，然后按START。您会听到门锁电磁阀啮合的声音。从墙壁插座上拔下洗衣机的插头，并在以下几点检查是否导通。
主开关1测试点5和4 = 0欧姆
主开关2测试点2和1 = 0欧姆

惠而浦二重排水泵电机
15欧姆

旋涡二重门开关
开门= 0欧姆
关门=无穷大

惠而浦二重奏加热元件
在端子或测试点之间1和2 = 15欧姆

惠而浦二重奏电机控制单元 （MCU）
电机连接器测试点1和2 = 6欧姆
电机连接器测试点1和3 = 6欧姆
电机连接器测试点2和3 = 6欧姆
电机连接器测试点4和5 =转速表

惠而浦二重奏温度传感器

温度 适当的抵抗水平
32°华氏度（0°C） 35.9千欧
30°C（86°F） 9.7K欧姆
104°华氏度（40°C） 6.6千欧
50°C（122°F） 4.6K欧姆
60°C（140°F） 3.2KΩ
70°C（158°F） 2.3K欧姆
95°C（203°F） 1KΩ

（ 如何使用电压表 ）

惠而浦二重垫圈水阀电磁阀

热水阀电磁阀= 800欧姆
冷水阀电磁阀= 800欧姆

旋涡二重唱 垫圈接线图

二重洗衣机接线图
